다중버스 계층구조

I. 다중버스 계층구조의 개요

가. 다중버스 계층구조의 정의

   - 전파지연과 병목현상이 발생하는 단일버스의 문제점을 해결하기 위해서 설계된 버스로 여러 버스를 사용하는 계층적 구조

---

II. 단일버스 및 다중버스 계층구조

가. 단일버스 구조

   - 하나의 시스템 버스에 컴퓨터 구성 장치들이 연결되는 가장 간단한 구조

나. 다중버스 계층구조

구분	구조	설명

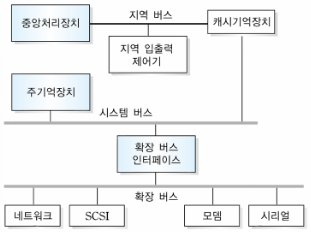

2계층 다중버스		- 엑세스가 가장 많이 일어나는 주기억장치만이 시스템 버스에 단독으로 연결되고 중앙처리 장치는 내부의 지역버스를 이용해서 지역 입출력 제어기, 캐시와 연결

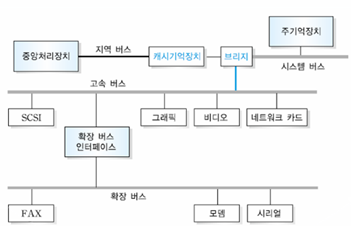

3계층 다중버스		- 연결된 주변장치들의 특징을 세분화하여, 시스템 버스와 확장 버스 이외에 고속버스를 추가한 고성능 계층 버스 조직
