제어장치(Control Unit)

I. CPU 내부 자원 제어의 핵심 제어장치의 개요

가. 제어장치(Control Unit)의 정의

   - 메모리에서 명령어를 읽어 해석하여 제어 신호를 자원에 전달하여 자원의 동작을 명령/제어하는 CPU의 장치

나. 제어장치의 주요기능

   - 신호제어, 명령어 해독

---

II. 제어장치의 구조도 및 구성요소

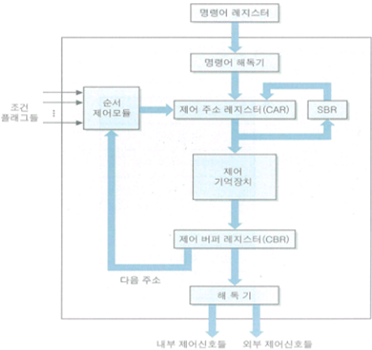

가. 제어장치의 구조도 (해주기버해)

- 제어장치의 입력신호 1) 입력신호  - Clock, IR, Flag  - 제어버스로부터의 신호 2) 출력신호  - 프로세서 내의 신호  - 제어버스로 나가는 신호 - 제어장치의 구현유형 1) Hardwired Control 2) Micro-programed Control

- 제어 유닛의 구조는 그 목적에 따라 상이하게 구성될 수 있으나 설계 후에는 ROM에 저장

나. 제어장치의 구성요소

구성요소	설명
명령어 해독기	- 명령어 레지스터로부터 들어오는 명령어와 연산코드를 해독하여 해당 연산을 수행하기 위한 루틴의 시작 주소를 결정
제어 주소 레지스터	- 다음에 실행할 마이크로 명령어의 주소를 저장하는 레지스터
제어 기억장치	- 마이크로 명령어들로 이루어진 마이크로 프로그램을 저장
제어 버퍼 레지스터	- 제어 기억장치로부터 읽힌 마이크로 명령어
서브루틴 레지스터	- 마이크로 프로그램에서 서브루틴이 호출되는 경우에 현재의 CAR 내용을 일시적으로 저장하는 레지스터
순서 제어 모듈	- 마이크로 명령어의 실행 순서를 결정하는 회로들의 집합
