마이크로 프로세서(Micro Processor)

I. 마이크로 프로세서의 개요

가. 마이크로 프로세서(Micro Processor)의 정의

   - 컴퓨터의 산술논리 연산기(ALU), 레지스터, 프로그램 카운터(PC), 명령 디코더, 제어회로 등의 연산장치와 제어장치를 1개의 작은 실리콘 칩에 모아 놓은 처리장치

나. 마이크로 프로세서의 분류

   - 구조/용도에 의한 분류, 비트 수에 의한 분류, 반도체 제조 기술에 의한 분류, 패키지에 의한 분류

---

II. 마이크로 프로세서의 구성도 및 구성요소

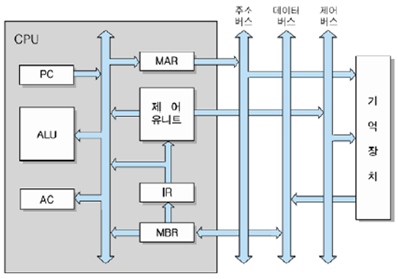

가. 마이크로 프로세서의 구성도

나. 마이크로 프로세서의 구성요소

구성요소	설명
ALU	-arithmetic and logic unit -각종 산술 연산들과 논리 연산들을 수행하는 회로들로 이루어진 하드웨어 모듈 -산술연산 : 덧셈, 뺄셈, 곱셈, 나눗셈 -논리연산 : AND, OR, NOT, XOR 등
레지스터 (register)	-CPU 내부에 위치한 액세스 속도가 가장 빠른 기억장치 -레지스터들의 수가 제한됨(특수목적의 레지스터들과 적은 수의 일반 목적용 레지스터)
제어 유니트 (control unit)	-프로그램 코드(명령어)를 해석하고, 그것을 실행하기 위한 제어 신호들(control signals)을 순차적으로 발생하는 하드웨어 모듈
CPU 내부버스	-ALU와 레지스터들 간의 데이터 이동을 위한 데이터 선들과 제어 유니트 로부터 발생되는 제어신호 선들로 구성된 내부 버스 -외부의 시스템 버스들과는 직접 연결되지 않음 -버퍼 레지스터들 혹은 시스템 버스 인터페이스 회로를 통하여 시스템 버스와 접속



다. 마이크로 프로세서의 내부 레지스터

구성요소	설명
프로그램 카운터 (Program counter)	-다음에 인출할 명령어의 주소를 가지고 있는 레지스터 -각 명령어가 인출된 후에는 일정 크기(한 명령어 길이)만큼 증가 -분기(branch) 명령어가 실행되는 경우에는 목적지 주소로 갱신
명령어 레지스터 (Instruction register)	-가장 최근에 인출된 명령어 코드가 저장되어 있는 레지스터
누산기 (Accumulator, AC)	-데이터를 일시적으로 저장하는 레지스터 -레지스터의 크기는 CPU가 한번에 처리할 수 있는 데이터 비트수
기억장치 주소 레지스터	-Memory Address Register, MAR -명령어 또는 데이터의 주소가 시스템 주소 버스로 출력되기 전에 일시적으로 저장되는 주소 레지스터
기억장치 버퍼 레지스터	-Memory Buffer Register, MBR -기억장치에 쓰여질 데이터 혹은 기억장치로부터 읽혀진 데이터를 일시적으로 저장하는 버퍼 레지스터
