DAS, NAS, SAN

1. 스토리지 구성의 다양한 아키텍처, DAS, NAS, SAN 개요

DAS	- Direct Attached Storage - 서버 안에 배치하거나 서버에 직접 연결된 가장 단순한 유형의 데이터 스토리지 하위 시스템
NAS	- Network Attached Storage - 모든 클라이언트가 LAN을 통해 연결되어 클라이언트를 위한 파일 기반 I/O 트래픽을 처리하도록 설계되고 운영체제를 실행하는 전용 파일 서버
SAN	- Storage Area Network, 스토리지를 위한 특수 목적용 고속 네트워크로서 대규모 네트워크 사용자들을 위해 서로 다른 종류의 데이터 저장장치를 관련 데이터 서버와 함께 별도의 네트워크를 구성해 저장, 관리하는 스토리지 아키텍처 - 여러 스토리지를 SAN스위치를 이용하여 하나의 네트워크에 연결시키고, 해당 네트워크에 서버를 연결해 스토리지에 접속하여 사용하는 개념

  - 시스템과 스토리지가 직접 연결된 DAS방식에서 업무 효율을 위해 정교하고 복잡한 아키텍처 구성

---

2.  DAS, NAS, SAN의 아키텍처

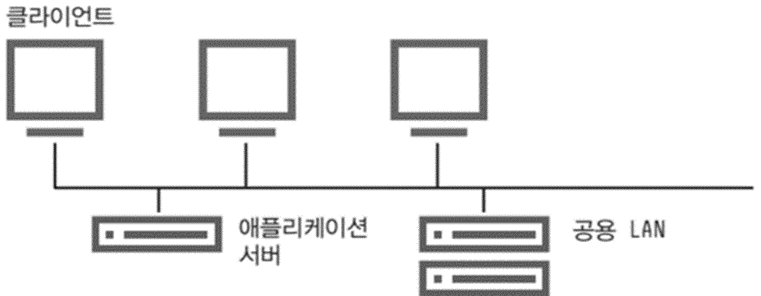

1) DAS의 아키텍처

구 분	구성요소	설 명
연결	Direct연결	- 컴퓨터 내부 연결, FC/SAS등의 케이블을 이용한 외장케이스 이용
디스크	HDD	- 고용량의 비휘발성, 순차접근이 가능한 보조 기억장치
	SDD	- 반도체 메모리에 데이터를 기록하는 비휘발성 보조 기억장치

- 컴퓨터, 서버의 내부 또는 케이블을 이용하여 직접 연결하여 사용하는 형태

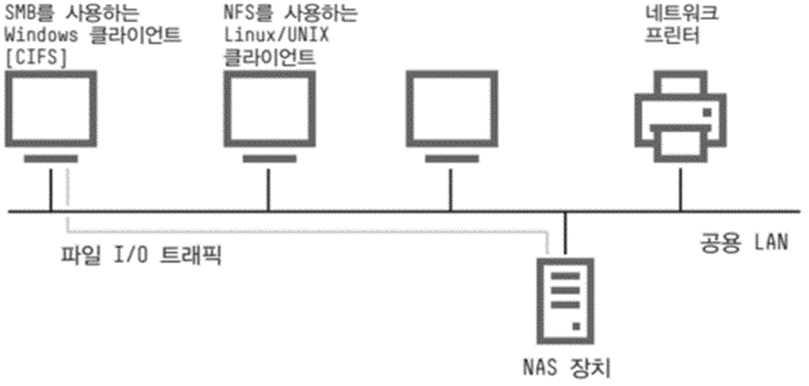

2) NAS의 아키텍처

구 분	구성요소	설 명
주요 프로토콜	NFS	- Network File System - Network에 연결된 디스크를 내 디스크처럼 사용하는 파일 시스템
	SMB	- Server Message Block, - MS 윈도우 환경에서 사용되는 파일 또는 프린터 공유 프로토콜
	CIFS	- Common Internet File System - 인터넷을 통해 원격지의 파일을 요청하는 표준 통신규약
	FTP	- File Transfer Protocol - 파일을 한 시스템에서 다른 시스템으로 전송하기 위한 통신규약
	HTTP	- Hyper Text Transfer Protocol - 웹 서버와 브라우저가 파일을 송/수신하는 통신규약
	AFP	- AppleTalk Filing Protocol - 맥 환경에서 애플토크 파일 시스템에 접근하는 원격 파일 프로토콜
소프트웨어	전용OS	- NAS 장비를 관리하는 전용 OS사용

 - 네트워크로 연결되어 있는 스토리지에 여러 호스트가 동시에 사용

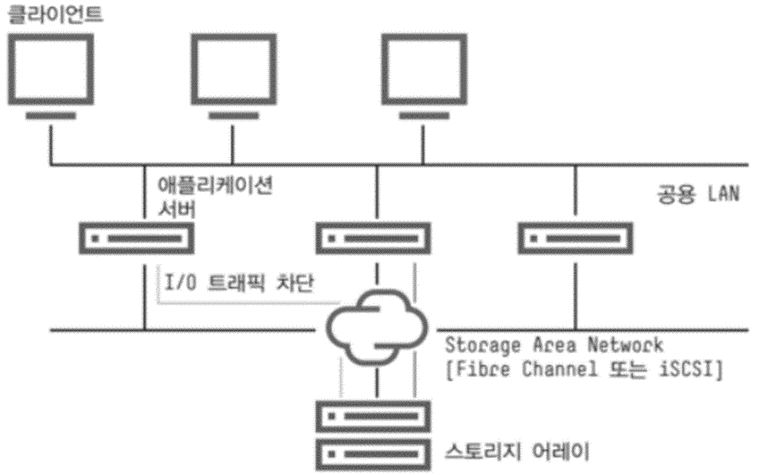

3) SAN의 아키텍처 및 구성요소

구 분	구성요소	설 명
주요 프로토콜	iSCSI	- internet SCSI - 데이터 기억장치를 연결을 위한 IP기반 기억장치 네트워킹 표준 - LAN, WAN 혹은 인트라넷 상에서 데이터 전송 촉진과 장거리 기억 장치 관리에 사용되는 IP 네트워크 상의 기억 데이터 전송 방식
	파이버채널	- Fibre Channel, FC - 최대 전송 거리가 10km인 긴 직렬 인터페이스. - 최대 전송 속도는 초당 100MB 통신채널 - 전송 매체로는 광케이블이나 동축 케이블을 사용
소프트웨어	Zoning	- 서버와 디스크를 존으로 분리해 호스트 디스크 접근 제한
	로드 밸런싱	- 정상적으로 동작할 경우 로드 밸런싱 수행
	Fail-Over	- 한경로 Fail시 그 경로 링크를 사용하지 않음

 - SAN스위치(Fiber Channel/iSCSI)를 통해 다대다(many-to-many) 토폴로지로 연결



 3. DAS, NAS, SAN의 비교

구 분	DAS	NAS	SAN
개념도
구성요소	- 어플리케이션 서버, 서버	- 어플리케이션 서버 - 전용 파일 서버, 스토리지	- 어플리케이션 서버 - SAN 스위치
접속장치	- 없음	- 이더넷 스위치	- 파이버채널 스위치
스토리지 공유	- 가능	- 가능	- 가능
파일시스템 공유	- 불가능	- 가능	- 불가능
파일시스템 관리	- 어플리케이션 서버	- 파일 서버	- 어플리케이션 서버
접속속도 결정요인	- 채널속도	- LAN과 채널속도	- 채널속도
특징	- 소규모 독립된 구성 적합	- 파일 공유에 안정적 - 신뢰성 높은 솔루션	- 유연성, 확장성, 편의성이 가장 우수
단점	- 공유 어려움 - 분산환경 관리 어려움	- 트래픽에 따른 LAN 대역폭 소모 증가	- 초기 투자 비용이 높음

  “끝”
