하버드 아키텍처(Harvard Architecture)

명령어 메모리, 데이터 메모리 분할, 주소버스, 제어버스, 데이터버스

---

I. 명령 처리와 데이터 처리의 물리적 분할, 하버드 아키텍처의 개요

가. 하버드 아키텍처(Harvard Architecture)의 정의

   - 폰노이만 아키텍처의 병목현상을 개선하기 위해 명령용 메모리/버스와 데이터용 메모리/버스를 물리적으로 분할한 컴퓨터 아키텍처

나. 하버드 아키텍처의 특징

   - 복잡성, 우수한 성능, 프로그램 메모리 소자, 데이터 메모리 소자

---

II. 하버드 아키텍처의 구성도 및 구성요소

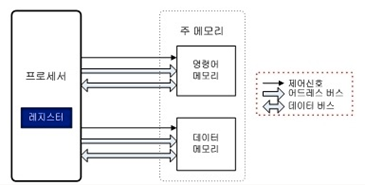

가. 하버드 아키텍처의 구성도

- 프로그램 메모리와 데이터 메모리가 별도로 구성

나. 하버드 아키텍처의 구성요소

구분	구성요소	설명
프로그램 메모리	ROM	- Read Only Memory, 읽기 전용 메모리 - ROM, P-ROM, ER-ROM등의 소자 적용
	Flash Memory	- Nand Flash Memory: 저장 용량의 확대에 유리 - Nor Flash Memory: 코드를 직접 실행 가능한 구조
데이터 메모리	S RAM (Static RAM)	- 전원이 인가되는 동안 기억이 유지되는 소자 - 고속으로 동작하며 Cache Memory 소자로 사용
	D RAM (Dynamic RAM)	- 일정 시간이 지나면 기억된 정보가 사라지는 소자 - 용량의 확대에 유리하여 대부분의 주 기억 장치에 사용
버스 구조	Data Bus	- 데이터 전송을 위하여 사용하는 전송로 - CPU와 기억장치 간의 양방향 전송 구조
	Address Bus	- 기억장치의 주소를 지정하기 위한 전송로 - CPU에서 기억장치로 일방향 전송 구조
	Control Bus	- 주변 장치를 제어하기 위한 전송로 - CPU와 메모리 및 주변장치 간에 제어정보 전달 - 일방향, 양방향 전송 구조를 선택적으로 적용

- 프로그램 메모리와 데이터 메모리가 구분되는 하버드 아키텍처 구성요소
