QoS Traffic Policing, Traffic Shaping

I. 트래픽 대역폭 제한을 통한 QoS 보장, Traffic Policing

가. Traffic Policing 개념

- 미리 정의된 기준을 초과하는 트래픽은 버림으로써 트래픽 대역폭을 제한하는 QoS 기술

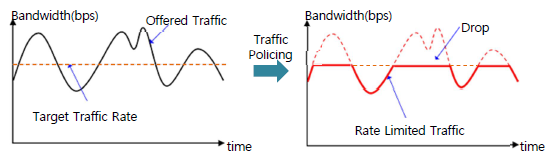

나. Traffic Policing 구성도 및 구성요소

Meter	- 수신되는 패킷의 유입률(bps) 측정
Drop	- 유입률이 약속된 대역폭 이상이면 패킷을 Drop
Mark	- 유입률이 약속된 대역폭 이하이면, 해당 패킷에 Marking 한후 포워딩

II. 버퍼를 이용한 QoS 보장, Traffic Shaping

가. Traffic Shaping 개념

- 버퍼를 사용하여 목표 속도 이상으로 들어오는 트래픽을 잠시 저장 후 서비스 함으로써 트래픽 대역폭을 제한하는 QoS 기술

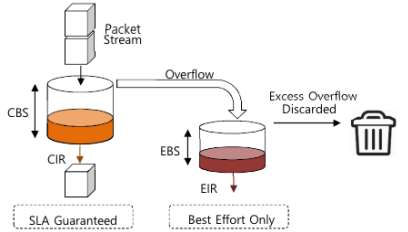

나. Traffic Shaping 구성도 및 구성요소

CBS	- 허용 버스트 크기(Committed Burst Size: BC) - 프레임 폐기나 BE 비트 설정 없이 정해진 시간동안 네트워크에서 전송할 수 있는 최대 비트 수
CIR	- 허용 정보율 (Committed Information Rate) - CIR = BC / T bps
EBS	- 초과 버스트 크기 (Excess Burst Size : BE) - 사용자가 정의된 기간 동안 BC를 초과하여 전송할 수 있는 최대 비트 수

- 트래픽 허용 버스트 크기를 초과하여 Overflow 발생 시 초과 패킷 버퍼링



다. Traffic Shaping 구현 알고리즘

구분	개념도	설명
Token Bucket (속도제어)		- 토큰 형태 Credit 축적 - Token 유무 따른 흐름제어 - RFC 2697/2698 정의 버킷(Bucket) 사용
Leaky Bucket (용량제어)		- 인입 트래픽 버킷에 저장 - 버킷 속도 평준화 - 버킷 과도 시 폐기 - 트래픽 성형 기술의 대표적 알고리즘 - 버스트 트래픽을 고정 데이터율 트래픽 으로 조정 (항상 일정량) -속도제어를 통해 트래픽양의 버킷을 허용하면서 조절한 후, 용량제어를 이용해서 특정 한계치의 값 만큼 일정하게 트래픽을 전송하는 복합 장식 구성 가능
