TSN(Time Sensitive Network)

I. 결정론적 네트워크, TSN의 개념

- 표준 이더넷 네트워크에서 확정적 메시지 전송을 구현하기 위한 네트워크

- 특징: 시간 내 전송 완료, 통신 확정성, 상호 운용성

---

 II. TSN의 구성도 및 구성요소

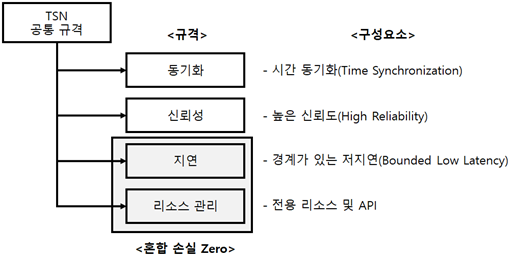

가. TSN의 구성도

- TSN을 구성하는 핵심은 데이터 트래픽 스케쥴링, 정밀한 시간 동기화, 통합 설정



나. TSN의 구성요소

규격	구성요소	설명
동기화	시간 동기화	- 결정적 이더넷 네트워크 내 타이밍 동기화 제공
신뢰성	높은 신뢰도	- 이더넷 N/W 내 강력한 신뢰성 전송 메커니즘 제공
지연	경계가 있는 저지연	- 경계가 있는 저지연 이더넷 페이로드 전달 보장
리소스 관리	전용 리소스, API	- 오픈 네트워킹 API 및 데이터 모델로 관리, 제어

- TSN 구성에 있어 다양한 내부 표준 존



III. TSN 관련 표준

구성요소	관련표준	설명
시간 동기화	802.1AS	- 타이밍과 동기화, IEEE 1588 프로파일 포함
높은 신뢰도	P802.1CB	- 프레임 복제 및 제거
	802.1Qca	- 경로제어 및 예약
	802.1Qci	- 스트림 필터링 및 감시
	P802.1AS-Rev	- 신뢰할 수 있는 시간 동기화
경계가 있는 저지연	802.1Qav	- 크레딧 기반 Shaper
	802.1Qbu	- 프레임 선매
	802.1Qbv	- 예정된 트래픽
	802.1Qch	- 순환 큐잉 및 포워딩
	P802.1Qcr	- 비동기적 쉐이핑
리소스 관리	802.1Qat	- 스트림 예약 프로토콜
	P802.1Qcc	- TSN 배열
	P802.1CS	- Link-local 등록 프로토콜
	P802.1Qcp	- YANG(데이터 모델링 언어)

- 2022년부터 실제 산업 현장에 적용 예정
