근거리 통신망

LAN 전송방식, 매체접근방식

---

I. 제한된 지역 내의 고도화 정보망, 근거리 통신망의 개요

가. 근거리 통신망의 정의

   - 제한된 지역 내에서 여러 건물들의 네트워크를 연결하여 문자 데이터뿐만 아니라 음성, 영상, 비디오 등의 종합적인 정보를 고속으로 전송할 수 있는 고도화 정보망

나. 근거리 통신망의 특징

   - 연결성, 높은 신뢰도, 다양성, 고속통신

---

II. 근거리 통신망의 구성도 및 구성요소

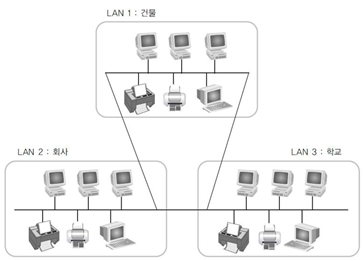

가. 근거리 통신망의 구성도

나. 근거리 통신망의 구성요소

측면	구분	내용
H/W	Twisted Pair Wire	두 줄의 전선을 꼬아 놓은 케이블 (STP, UTP 등)
	Coaxial Cable	동축 케이블로 장거리 전화, 케이블 TV등 사용, 중간 정도 기능 제공
	Fiber Optic	광케이블, 빛이 코어 안에 갇혀 반사, 굴절을 되풀이하면서 전달
S/W	NOS	네트워크 자원을 효율적으로 사용하도록 보안,관리 기능을 지원
	NMS	네트워크 전체에 대한 관리기능을 제공하는 SW, HW로 구성

---

III. 근거리 통신망의 전송방식

전송방식	구분	설명
베이스 밴드 (Base Band)	정의	디지털 데이터 신호를 변조하지 않고 직접 전송하는 방식
	특징	아날로그 방식보다 속도 빠름 시분할 다중화 방식을 사용하여 디지털 전송으로 속도 빠름 통신 채널이 하나로 충돌 방지를 위해 CSMA/CD, 토큰링 방식 채택
브로드 밴드 (Broad Band)	정의	디지털 신호를 아날로그 신호로 광대역 변조, 주파수 분할 다중화 방식
	특징	하나의 케이블에 다수의 통신채널형성, 데이터 동시 전송 가능 신호 변환을 위해 모뎀 필요하나 전송 거리 수십 KM까지 확장 주파수 대역폭을 단일 케이블에서 분할 (FDM), 토큰 버스 방식 채택

---

IV. 근거리 통신망의 매체접근방식

접근방식	구분		개념도
CSMA/CD 유선LAN	정의	유선 상 신호 여부를 확인 후 없으면 누구나 접속해서 데이터를 보내고 충돌 검출 후 충돌 발생시 재전송하는 방식
	특징	- 노드 장애 시 전체 NW에 영향 없음 - 장애 처리 간단, 노드 증설/삭제 간단
CSMA/CA 무선LAN	정의	공기 상 충돌감지가 불가능해 전송 전 신호를 감지해보고 일정시간 기다리며 사전에 가능한 충돌을 회피하는 방식
	특징	- 무선랜에서 주로 사용, 충돌 검출 안 함 - 링크 계층 ARQ방식과 함께 사용
토큰링 방식	정의	토큰을 가진 PC만이 네트워크에 데이터를 보내는 권한을 전송하는 방식
	특징	- 액세스 시간 보장, 주소 정보 불필요 - CSMA/CD에 비해 높은 부하에 안정

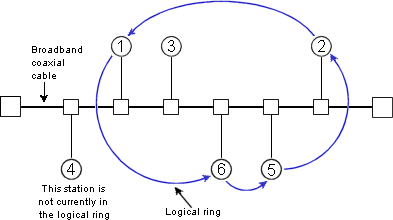

토큰버스 방식	정의	토큰이 논리적으로 형성된 링을 따라 각 노드들을 차례로 옮겨 다니는 방식
	특징	- 링의 고속성, 버스방식의 확장 용이성 - CSMA/CD에 비해 전송 중 감시 불필요
