QC7 도구

1. 프로젝트 품질관리를 위한 QC7 도구의 유형

- 프로젝트의 품질관리를 위한 도구는 데이터를 수집하여 정량적/정성적으로 관리하는 QC7도구와 신QC7도구로 분류

---

2. QC7 도구

1) QC7 도구 분류

- QC7 도구는 현황파악, 원인분석, 자료관리단계로 분류하여 7가지 도구를 사용

2) QC7 도구 설명

구분	QC7 도구	개념도	설명
현황파악단계	파레토도		- 데이터 발생 빈도를 순서기준 데이터로 표현

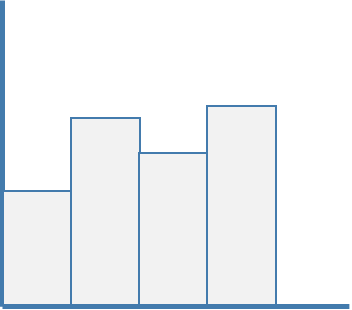

	히스토그램		- 데이터 발생 빈도를 분포기준 데이터로 표현
	체크시트		- 데이터의 처리 누락을 확인하기 위한 체크시트

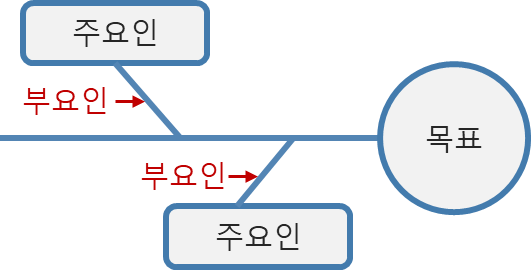

원인분석단계	특성요인도		- 주요인과 부요인 간의 관계를 표현하여 결과 도출

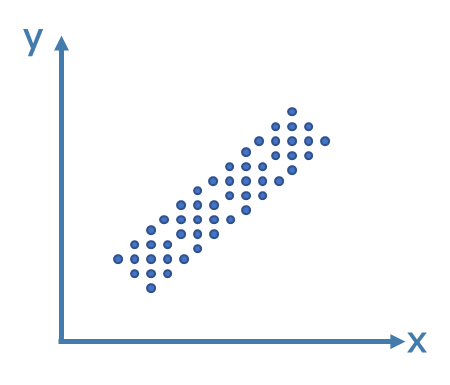

	산점도		- 두변수(x, y)를 기준으로 데이터의 상관관계 표현
	층별		- 데이터를 전체와 부분으로 구분하여 표현

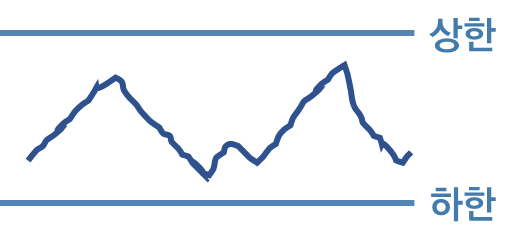

자료관리단계	관리도		- 관리 상한/하한 내 자료 관리 도구

3. 신QC7 도구

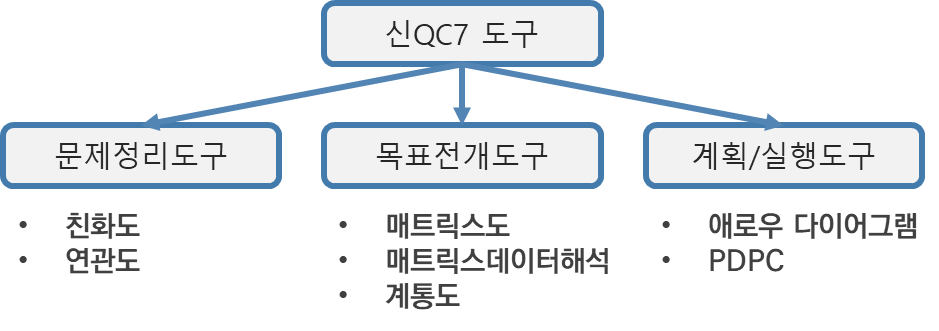

1) 신QC7 도구 분류

- 신QC도구는 문제정리, 목표전개, 실행도구로 분류



2) 신QC7 도구 설명

구분	신QC7 도구	개념도	설명
문제정리도구	친화도		- 문제와 요인 간의 연관관계를 파악

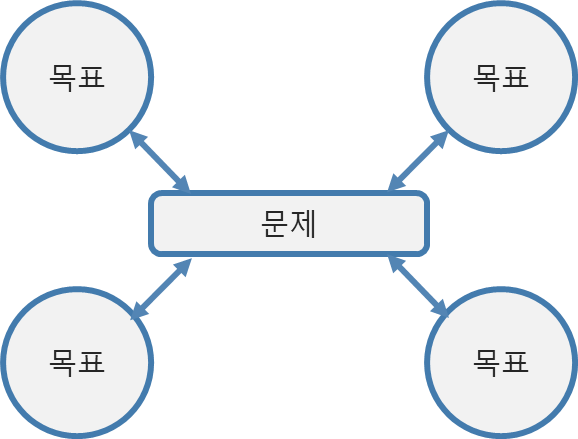

	연관도		- 원인/결과 간 논리적 연결에 대한 관계 표현

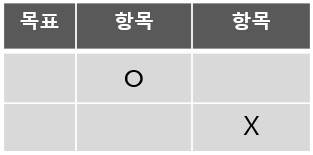

목표전개도구	매트릭스도		- 목표에 대한 대응관계 매트릭스

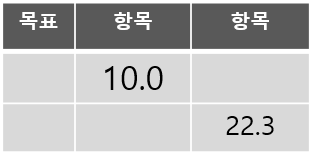

	매트릭스데이터해석		- 수치적으로 목표에 대응하는 매트릭스

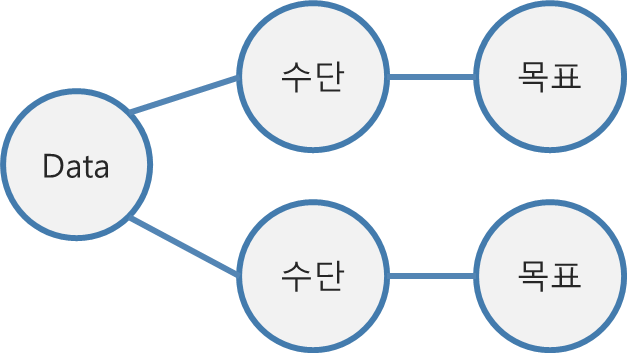

	계통도		- 목표 달성을 위한 수단에 대한 트리 형태 나열
계획/실행도구	애로우다이어그램		- 각 작업에 대한 순서를 화살표로 정의
	PDPC		- 의사 결정으 ㄹ위한 진행과정을 트리형태로 정의

- 적은 데이터로 가능한 신뢰성이 높은 데이터를 얻기위한 수단으로  QC7 도구를 적절히 활용

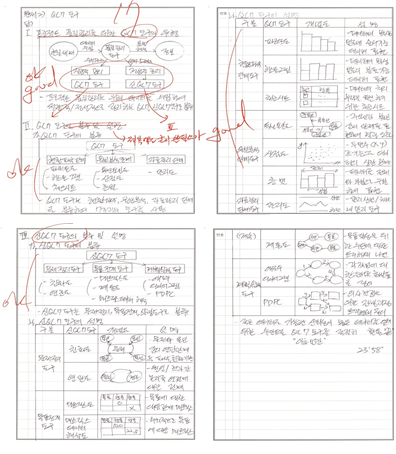

※ 본 자료는 QC7에 대한 토픽을 기술사 시험 2교시 답안 형태로 구성한 자료로 그림 및 설명이 많이 추상화 되어있고 구분 항목에 주관적인 생각이 반영되어있습니다.



[작성사례]
