Traffic Shaping

I. 버퍼를 이용한 QoS보장, Traffic Shaping의 개요

가. Traffic Shaping의 정의

   - 버퍼를 사용하여 목표 속도 이상으로 들어오는 트래픽을 잠시 저장 후 서비스 함으로써 트래픽 대역폭을 제한하는 QoS 기술

나. Traffic Shaping의 동작원리

   - 정해진 대역폭 이상 트래픽 발생시 무조건 드롭하지 않고 버퍼에 패킷을 잠시 저장하였다가 대역폭 이하로 트래픽이 발생하는 시점에 버퍼링 하였던 패킷을 내보내는 방식

---

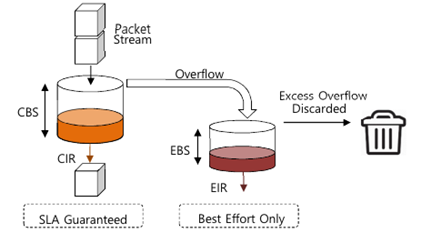

II. Traffic Shaping의 구성도 및 구성요소

CBS
CIR	- 허용 정보율(Committed Information Rate) - CIR = BC / T bps
EBS	- 초과 버스트 크기(Excess Burst Size: BE) - 사용자가 정의된 기간 동안 BC를 초과해서 전송할 수 있는 최대 비트 수

- 트래픽 허용 버스트 크기를 초과하여 Overflow 발생 시 초과 패킷 버퍼링

---

III. Traffic Shaping의 구현 알고리즘

구분	개념도	설명
Token Bucket (속도제어)		- 토큰 형태 Credit 축적 - Token 유무 따른 흐름제어 - RFC 2697/2698 정의 버킷(Bucket) 사용
Leaky Bucket (용량제어)		- 인입 트래픽 버킷에 저장 - 버킷 속도 평준화 - 버킷 과도 시 폐기 - 트래픽 성형 기술의 대표적 알고리즘 - 버스트 트래픽을 고정 데이터율 트래픽으로 조정 (항상 일정량)
설명	속도제어를 통해 트래픽양의 버킷을 허용하면서 조절한 후, 용량제어를 이용해서 특정 한계치의 값 만큼 일정하게 트래픽을 전송하는 복합 장식 구성 가능
