이더넷(Ehternet)

IEEE 802.3

---

I. 이더넷의 개요

가. 이더넷(Ehternet)의 정의

   - OSI 모델의 물리 계층에서 신호와 배선, 데이터링크 계층에서 MAC 패킷과 프로토콜의 형식을 정의하고 있는 IEEE 802.3 규약

나. 이더넷의 특징

특징	내용	특징	내용
연결모드	비연결성 모드	매체공유	비동기식 직렬 통신
전송단위	이더넷 프레임	매체접근방식	모든 노드가 동일한 전송매체공유
전송방식	10Mbps 이상	부호화 방식	Manchester Encoding 사용

---

II. 이더넷 프레임 구조 및 주소지정

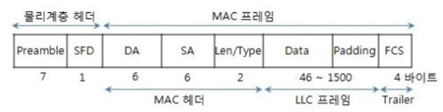

가.  이더넷 프레임 구조

Preamble (서문)	0과 1이 반복되는 7바이트가 들어있는 802.3 프레임의 첫 번째 필드 시스템에 들어오는 프레임을 수신하게 하고 입력 타이밍을 맞춤
시작프레임식별자 (SFD, Start Frame Delimiter)	두 번째 필드 프레임의 시작을 알리는 역할로 지국들에게 동기를 맞추는 마지막 기회 제공
DA (Destination Address)	목적지 주소는 6바이트이고 패킷을 수신하는 목적지 지국 또는 지국들의 물리주소
SA (Source Address)	발신지 주소는 6바이트이고 패킷 송신자의 물리주소 포함
길이/유형	이더넷에서는 이 필드를 MAC 프레임을 이용한 상위계층 프로토콜을 나타내는 유형필드로 사용, IEEE에서는 데이터 필드의 바이트 수를 나타내는 길이로 사용
데이터	상위 계층 프로토콜로부터 캡슐화된 데이터를 전달
FCS	각 전송 패킷의 전송 에러 체크에 사용 (Frame Check Sequence)

나.  이더넷 주소지정

분류	내용
유니캐스트	목적지 주소는 하나의 수신자만 나타내며 송신자와 수신자 간의 관계는 일대일
멀티캐스트	목적지 주소는 주소의 그룹을 나타내며 송신자와 수신자 간의 관계는 일대다
브로드캐스트	멀티캐스트 주소의 특수한 경우, 수신자는 LAB 에 있는 모든 지국이 되는 것으로 목적지 주소는 48비트가 모두 1인 경우

---

III. MAC 계층과 LLC 계층

가. MAC(Media Access Control) 계층

   - 프레임을 어떻게 전송할 것인지 정의, 각 장치와 관련된 물리적인 주소지정, 네트워크 토폴리지 정의

나. LLC(Logical Link Control) 계층

   - IEEE 802.2 프로토콜

   - 두 장비간의 링크를 설정하고 프레임을 송수신하는 방식과 상위 레이어 프로토콜의 종류를 알리는 역할

- 물리계층에서 0과 1로 이루어진 신호 비트가 들어오면 프레임 단위의 형태로 변환하여 해석

- LLC는 상위 레이어 프로토콜의 종류를 알리고 식별하며 MAC은 출발지와 목적지 주소를 의미하여 구분하기 위해 사용
